Estanpazio moldeaautomobilgintzan, aeroespazialean, etxetresna elektrikoan, elektronikan, hardwarean eta egiturazko osagaien fabrikazioan erabiltzen den oinarrizko produkzio-tresna bat da. Metalen estanpazio-prozesuen dimentsio-zehaztasuna, gainazalaren definizioa eta errepikakortasuna arautzen ditu. Bolumen handiko fabrikazioa koherentziaren eta prozesuen egonkortasunaren araberakoa den industria-ekosistema modernoetan, estanpazio-moldea ekoizpenaren eskalagarritasuna eta kalitatea bermatzeko oinarria bihurtzen da.
Artikulu honen helburua da estanpazio-moldearen zehaztasunak nola eragiten duen zuzenean konformazioaren kalitatean, produkzio-zikloan eta fabrikazio-errendimenduan. Zehaztapen teknikoen analisiaren, egitura-matxuraren eta prozesuetara bideratutako ebaluazioaren bidez, eduki honek erreferente integrala eskaintzen die kontratazio espezialistei, industria-ingeniariei eta estanpazio-tresnaren errendimenduaren atzean dauden mekanismo erabakigarriak ulertu nahi dituzten erosle globalei. Eztabaida lau nodo nagusitan zabaltzen da sakontasuna eta egituraren argitasuna bermatzeko, materialaren hautaketa, konfigurazio mekanikoa, prozesuen zehaztasuna, eguneroko aplikazioaren gogoetak eta hornikuntzarako ebaluazio-puntu nagusiak barne.

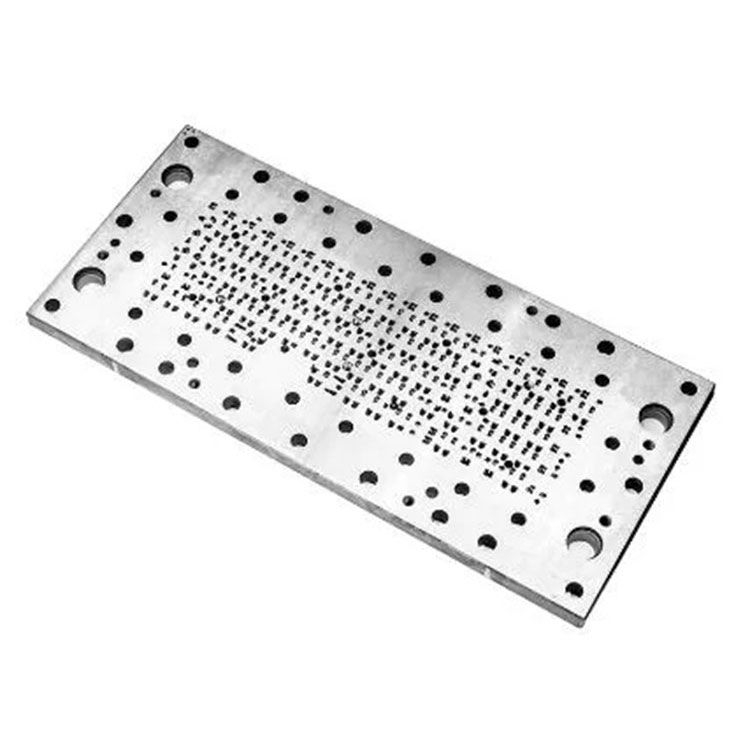

Estanpazio-moldeak, normalean, trokel-plakak, puntzoiak, arraza-plakak, gida-zutabeak, kaskadak, malgukiak, atzeko plakak eta finkagailuak ditu. Muntaia osoak egitura koordinatu gisa funtzionatzen du, prentsa-indarra xaflen deformazio kontrolatuan transferitzeko gai dena. Doitasunezko mekanizazioak, barrunbeen geometriaren kontrolak, tolerantzia-diziplinak eta motaren konfigurazio espezifikoak (prozesu bakarrekoak, progresiboak, transferentziakoak, konposatuak) estanpazio-ziklo bakoitzaren egonkortasuna zehazten dute.
Jarraian, txapa ekoizteko inguruneetan erabili ohi diren industria-mailako estanpazio-moldeen konfigurazio estandarrak adierazten dituen parametroen erreferentzia-taula bateratua dago:
| Parametro Kategoria | Zehaztapen-barruti tipikoa |
|---|---|
| Trokelaren materiala | SKD11, DC53, Cr12MoV, Karburoa, H13 |
| Gogortasuna (bero tratamenduaren ondoren) | HRC 58–62 |
| Moldearen Oinarrizko Materiala | S50C, 45#, A3 altzairua |
| Plaken Lodiera | 20-80 mm sekzioaren arabera |
| Mekanizaziorako tolerantzia | ±0,005–±0,02 mm ezaugarriaren arabera |
| Gainazalaren zimurtasuna (atal kritikoak) | Ra 0,2-0,6 μm |
| Gida-zutabea/Guida-zutaren zehaztasuna | 0,005-0,01 mm-ko tartean |
| Punch Life (altzairuzko xafla orokorra) | 300.000-2.000.000 trazu materialaren arabera |
| Trokelen sakea | Xaflaren lodieraren % 3-12 (materialaren araberakoa) |
| Egitura Mota Aukerak | Prozesu Bakarra, Progresiboa, Transferentzia, Konposatua |
| Xaflaren lodiera egokia | 0,2-6,0 mm karga-mailaren arabera |
Parametro hauek zehaztuta, ondorengo atal bakoitzak estanpazio-moldearen ingeniaritza zehatza ekoizpen industrial fidagarrian nola bihurtzen den aztertzen du.
Estanpazio-moldearen errendimendua ingeniaritza oinarritik hasten da: materialak, prozesu termikoak eta tresnaren barne-arkitektura. Goi-mailako industria-moldeek higadura-erresistentzia, konpresio-erresistentzia eta dimentsio-egonkortasuna duten aleazio-altzairuak hautatzen dituzte. Tratamendu termikoak materialaren gogortasuna kalibratzen du milioika estanpazio-inpaktu errepikakorrak jasateko deformaziorik gabe. Behar bezala tenplatutako puntzonatze-osagaiek ertzaren zorroztasuna luzeago mantentzen dute, metalaren fluxuaren portaera hobetzen dute eta mikro txirbilari aurre egiten diote.
Bero tratamenduaren kalitateak zuzenean eragiten du epe luzerako moldearen bizitza. Barrunbean, puntzoietan eta laneko gainazaletan gogortasunaren banaketa uniformeak bestela neke goiztiarra eragingo luketen tentsio-kontzentrazioa saihesten du. Artezketa, alanbre-mozketa eta doitasun handiko CNC fresaketa gainazaleko geometria hobetzen dute marruskadura-portaera egonkorra laguntzeko. Txertaketen, plaken eta babes-egituren eserleku zehatzak kargaren uniformetasuna ezartzen du prentsa-ahariak beheranzko indarra aplikatzen duenean.
Gida-zutabe-sistemek moldearen ixteko norabide-zehaztasuna zehazten dute. Zehaztasun handiko buxinek mugimendu bertikal kontrolatua ahalbidetzen dute, erremintak, erremintaren higadura bizkortua edo hondarrak eragingo lituzkeen trokelen okerrak saihestuz. Malgukiek eta nitrogeno-zilindroek kenketa-indarra erregulatzen dute, kanporatutako piezei geometriaren koherentzia mantentzen lagunduz. Indartze-plakek inpaktu-energia moldearen oinarrian banatzen dute, abiadura handiko ekoizpen etengabean egiturazko iraupenari eusten diotelarik.
Perdoiak estuak izaten jarraitzen duten industrietan, trokelen sakearen edo puntzoiaren lerrokatzeen desbideratze txikiak ezegonkortasuna sor dezakete milaka ziklotan zehar. Ondorioz, egituraren diseinu egokiak dimentsio-irteera egonkorra, mantentze-lanak murriztea eta estanpazio-errendimendu koherentea bermatzen ditu.
Dimentsio-zehaztasuna moldearen estanpazio-gaitasunaren faktore definitzailea da. Etengabeko ekoizpen-zikloetan moldeak barrunbearen geometria, puntzoi-lerrokatzea eta trokelen sakearen arabera zehazten da errendimendua. Estanpazio-prozesu bakoitzak metatutako higadura-ereduak sortzen ditu; horregatik, moldearen diseinuak epe luzerako esfortzu operatiboak aurreikusi behar ditu.
Tolerantzia diziplina funtsezkoa da produktuaren adostasunerako. Sekzio kritikoetan mikra gutxi batzuen aldaketek konformazioaren portaera alda dezakete, tolestura-angeluak, zuloen posizioak, brida-profilak eta lautasuna eraginez. Abiadura handiko eragiketetan, erreminten altzairuzko gainazalek marruskadura-kontaktua aurkitzen dute xaflarekin, eta gainazaleko zimurtasuna eta lubrifikazio-bideak egonkortasunaren funtsezko erabakigarriak dira.
Estanpazio progresiboko moldeek baldintza hori areagotzen dute. Hainbat geltoki sekuentzian antolatuta, konformazio-etapa bakoitza zerrenda elikadura zehatzaren eta urratsen progresio zehatzaren araberakoa da. Estazio batek nahi duen geometriatik aldentzen bada, azken produktuak akats metatuak izan ditzake. Transferentzia-moldeek pieza-mugimendu sinkronizatua behar dute, hau da, puntzoiaren kokapena eta igogailu-mekanismoek bidaia-ibilbide leunak mantendu behar dituzte.
Trokelaren sakeak ebakiduran xaflen hausturaren portaeran eragiten du. Gehiegizko sakeak errebak eta ertzaren kalitate txarra eragiten ditu, eta nahikoa sakeak puntzoiaren higadura bizkortzen du. Behar bezala kalibratuta dagoenean, argiak zizaila garbia ematen du erreminta karga minimoarekin. Puntzoiaren izkinako erradioaren diseinuak moldearen eta piezaren barneko tentsio-kontzentrazio-mailetan ere eragiten du.
Gehiago zehaztasunak lodieraren banaketa arautzen du marrazketa sakoneko prozesuetan. Puntzonaren eta trokelaren arteko presio orekatuak zimurrak, urratzea edo mehetzea ekiditen du. Kurbadura leuna eskatzen duten konformazio-eragiketetarako, moldearen gainazaleko akaberak eta kontaktu-koherentziak irteerako osagai bakoitzaren ikusmen-kalitatea zehazten dute.
Fabrikazio-hornikuntza-kate globaletan, errepikakortasunak definitzen du estanpazio-molde batek bolumen handiko eskaerak alda ditzakeen ala ez. Beraz, zehaztasun handiko moldeen ingeniaritza ezinbestekoa da loteen, produkzio-lerroen eta lantegien kokapenetan koherentzia eskatzen duten industrietarako.
Estanpazio-molde baten bizi-zikloan diseinuak ez ezik, kudeaketa-praktikek ere eragiten dute. Ebaluazio egokiak martxan jarri aurretik, funtzionamenduan zehar ohiko mantentze-lanak eta higadura-osagaien ordezkapen egituratuak epe luzerako egonkortasuna laguntzen dute.
Ekoizpenaren aurreko balioztapenean, dimentsioko egiaztapenek barrunbearen zehaztasuna, puntzoiaren bertikaltasuna, trokelen sakearen banaketa eta gida sistemaren leuntasuna berresten dute. Plaken arteko doikuntza-zehaztasunak kargapean presio banaketa uniformea bermatzen du. Ingeniariek probako estanpazioa egiten dute erreba-baldintzak, osatzeko trantsizioak, piezak askatzeko portaera eta banda elikaduraren fidagarritasuna ebaluatzeko. Anomaliak agertzen badira, doikuntza finak egiten dira laneko gainazaletan, angelu-erliebeetan, puntzoi-ertzetan edo pilotu-posizioetan.
Eragiketa-zikloetan mantentze-lanak lubrifikazioa, puntzoiaren ertzaren ikuskapena, malgukia ordezkatzeko tarteak eta finkatzeko osagaiak estutzea barne hartzen ditu. Higaduraren zantzu goiztiarrak identifikatzeak ustekabeko hutsegiteak murrizten ditu. Gida-zutabeen lerrokadura eta leuntasuna kontrolatzeak zehaztasuna arriskuan jar dezakeen angelu-noraeza saihesten du. Gaur egungo fabrikek sarritan produkzio-erregistroak erabiltzen dituzte trazuen kopurua, ordezkapen-zikloak eta akatsen joerak jarraitzeko.
Higadura-osagaiek, esate baterako, puntzoiak, txertaketak eta kentzaileak, kalkulatutako ordezkapen-egutegiak jarraitzen dituzte. Berriro artezteak zerbitzu-bizitza luzatzen du, geometria mantenduz. Birmoldaketa nahikoa ez denean, txertatze berriek zehaztasuna berreskuratzen dute. Nitrurazioa edo PVD estaldurak bezalako gainazaleko tratamenduek marruskadura murrizten dute eta higadura erresistentzia indartzen dute, estanpazioaren egonkortasuna hobetuz abiadura handiko edo karga handiko baldintzetan.
Produkzioaren planifikazioak moldearen eraginkortasuna ere moldatzen du. Egitura egokia hautatzeak (prozesu bakarrekoa, progresiboa, transferentzia edo konposatua) zehazten du irteerako abiadura eskaeraren bolumenarekin eta piezaren konplexutasunarekin bat datorren ala ez. Moldearen edukiera prentsa-makinarekin bat egiteak indar banaketa orekatua bermatzen du eta gainkarga saihesten du.
Ondo kudeatutako moldeek bizitza operatibo luzea, txatar-tasa txikiagoak eta adostasun egonkorra eskaintzen dute milaka edo milioika trazutan. Kontratazio-sailentzat, bizi-zikloaren kudeaketa ulertzeak hornitzaileen gaitasunak ebaluatzeko eta epe luzerako kostu eraginkortasun operatiboa proiektatzeko oinarri bat eskaintzen du.
Fabrikazio-taldeak moldearen zehaztapenak ekoizpen-helburuekin bat egiten duten hautaketa-irizpideen araberakoak dira. Estanpazio-moldeak ebaluatzeko txapa-metalaren ezaugarriak, osagaien geometria, perdoiak eta prentsa-makinaren bateragarritasuna aztertu behar dira. Pieza bakoitzaren konformazio-baldintzek agintzen dute molde progresiboa, transferentzia edo prozesu bakarrekoa den egokia.
Gaizki bat datozen molde motak produktibitatea oztopatzen dute. Esate baterako, etapa anitzak behar dituzten konplexutasun handiko osagaiek egitura progresiboei etekina ateratzen diete, eta egiturazko pieza handiek transferentzia konfigurazioak behar ditzakete. Zulo edo mozketa sinpleek prozesu bakarreko estazioak erabil ditzakete kostu eraginkortasunerako. Ingeniariek metalaren lodiera, trakzio-ersistentzia eta tolestura-ezaugarriak ebaluatu behar dituzte, tarte egokiak eta puntzoiaren indarra zehazteko.
Produkzioan zehar arazoak konpontzeak erreba-arazoak, piezen deformazioa, materialaren malguki-itzuliaren desbideratzeak edo elikaduraren desegokitasuna diagnostikatzea dakar. Burrek sakea okerra edo puntzoiaren higadura adierazten dute. Deformazioa sarritan presio-banaketa desorekatuaren edo trokelaren gainazal zehaztugabearen ondorioz sortzen da. Spring-back-ak konformazio-geometrian, trantsizioetan edo tolestura-angeluetan doikuntzak behar ditu. Elikadura-arazoak zerrenda-gidaren lerrokatze okerrak, pilotuaren zehaztasunik eza edo materialaren bobinaren propietateak ez datoz.
Ingeniariek molde bakoitzaren dokumentazioa mantentzen dute, aldaketak, birgaitze-tarteak eta operazio-estatistikak erregistratuz. Erregistro zehatzek trazabilitatea onartzen dute eta epe luzerako optimizazioa ahalbidetzen dute. Ekoizpena eskalatzean, taldeek moldeen trukagarritasuna ebaluatzen dute, lantegi ezberdinetan erreprodukzioa bermatzeko. Gida-zutabeak, malgukiak eta torlojuak bezalako osagaiak estandarizatzea aurreikusgarritasuna hobetzen du piezak ordezkatzeko garaian.
Barne auditoretek gogortasunaren uniformetasuna, egitura-lokatze-egonkortasuna, barrunbearen geometriaren koherentzia eta bandaren ibilaldi-bideak aztertzen dituzte. Praktika hauek estanpazio-moldeak egonkorra izaten jarraitzen dute abiadura handiko eragiketa etengabeetan ere.
Jarraian, estanpazio-moldeen aukeraketan eta aplikazioan gehien aipatzen diren bi galdera daude:
Q1: Nola hautatzen da trokelen sakea metalezko xafla desberdinetarako?
A1: Trokelaren sakea xaflaren lodieraren, trakzio-erresistentziaren eta osaketa-ezaugarrien araberakoa da. Material gogorragoek tarte apur bat handiagoak behar dituzte puntzoiaren nekea saihesteko, eta metal bigunek, berriz, hutsune estuagoak erabil ditzakete zizaila garbiagorako. Ingeniariek normalean xaflaren lodieraren % 3-12 bitarteko sake-portzentajeak aipatzen dituzte, ikusitako erreba-mailen, puntzoiaren higaduraren progresioaren eta ertzaren deformazio-joeren arabera doituz.
Q2: Zergatik eragiten du moldearen zehaztasun progresiboak azken piezen egiaztapenetan?
A2: Molde progresiboak urrats-elikadura zehatzean oinarritzen dira, estazio bakoitzak ondorengo konformazio faseetan eragina duelarik. Estazio bat profila desbideratzen bada, elikaduraren lerrokatze okerrak edo geometria-akatsak pilatzen dira zerrendan. Honek posizio-zehaztasunik eza, dimentsio-noraeza edo konformazio osatugabea dakar. Geltoki guztietan etengabeko zehaztasunak etapa bakoitzak hurrengoa osatzen duela ziurtatzen du, pieza koherenteak bolumen handietan ekoiztuz.
Moldeen estanpazio-hautaketak eta arazoak konpontzeko, beraz, ulermen tekniko zehatza, egituraren kontzientzia eta prozesuen behaketa arduratsua behar dira.
Estanpazio industriala zehaztasun, iraunkortasun eta egonkortasun operatiboarekin diseinatutako moldeetan oinarritzen da. Materialen hautapenetik eta egitura-osotasunetik dimentsioko zehaztasunera, bizi-zikloaren kudeaketa eta prozesuen arazoak konpontzeko, moldeen ingeniaritza elementu guztiek konformazio-emaitza koherenteak lortzen laguntzen dute. Ekoizpen luzeetan fidagarritasuna bilatzen duten fabrikatzaileak geometria etengabe presiopean mantentzen duten moldeen araberakoak dira. Kontratazio-taldeei mesede egiten zaie ondo diseinatutako moldeak ezegonkorrak eta ingeniaritzak bereizten dituzten ebaluazio-irizpideak ulertzean.
